	PZ73H刀型闸阀

产品名称：PZ73H刀型闸阀
产品标签：刀型闸阀,PZ73H
更新时间：2014.03.09
浏览次数：
产品型号：PZ73H-10C,PZ73H-16C,PZ73W-10P,PZ73W-16P
公称通径：DN15,DN20,DN25,DN40,DN50,DN65,DN80,...DN1200
公称压力：PN10,PN16
连接形式：法兰
法兰标准：

产品概述

PZ73H刀型闸阀

一、主要性能规范

公称压力Mpa	强度试验Mpa	密封试验Mpa	适用介质
1.0	1.5	1.1	纸浆、污水、煤浆、灰、渣水混合物
1.6	2.4	1.76	纸浆、污水、煤浆、灰、渣水混合物

二、主要零部件材质

阀体、盖	闸板	阀杆	密封面
碳钢	不锈钢	不锈钢	不锈钢、硬质合金、橡胶、四氟
不锈钢P	不锈钢P	不锈钢P
不锈钢R	不锈钢R	不锈钢R

三、公称通径及连接尺寸

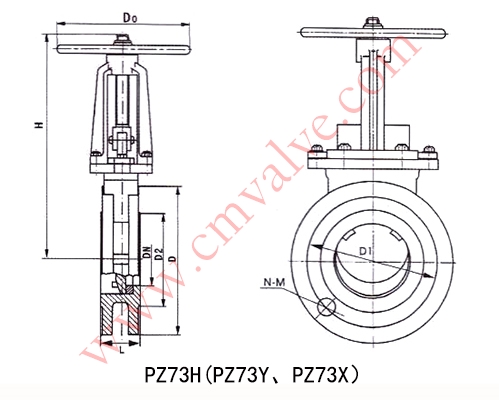

PZ73H刀型闸阀外型结构示意图

1.PZ73H-10C（1.0MPa）主要连接尺寸

相关型号	DN	L	法兰外径D	螺栓孔中心距D1	密封面外径D2	H	N-M	Do
PZ73H-10C	50	50	160	125	100	285	4-M16	180
PZ73Y-10C	65	50	180	145	120	300	4-M16	180
PZ73X-10C	80	50	195	160	135	360	4-M16	200
PZ73F-10C	100	50	215	180	155	400	8-M16	220
PZ73W-10P	125	50	245	210	185	450	8-M16	240
PZ73Y-10P	150	70	280	240	210	505	8-M20	280
PZ73X-10P	200	70	335	295	265	640	8-M20	320
PZ73F-10P	250	70	390	350	320	730	12-M20	350
PZ73W-10R	300	80	440	400	368	820	12-M20	400
PZ73Y-10R	350	90	500	460	428	930	16-M20	400
PZ73X-10R	400	100	565	515	482	1070	16-M22	450
PZ73F-10R	450	120	615	565	532	1200	20-M22	500
	500	130	670	620	585	1300	20-M22	550
	600	130	780	725	685	1555	20-M27	600
	700	160	895	840	800	1750	24-M27	600
	800	160	1010	950	905	2000	24-M30	700
	900	160	1110	1050	1005	2300	28-M30	700
	1000	160	1220	1160	1115	2500	28-M30	700
	1200	200	1450	1380	1325	2800	32-M36	800

2.PZ73H-16C（1.6MPa）主要连接尺寸

型号	DN	L	法兰外径D	螺栓孔中心距D1	密封面外径D2	H	N-M	Do
PZ73H-16C	50	50	160	125	100	285	4-M16	180
PZ73Y-16C	65	50	180	145	120	300	4-M16	180
PZ73X-16C	80	50	195	160	135	315	8-M16	200
PZ73F-16C	100	50	215	180	155	365	8-M16	220
PZ73W-16P	125	50	245	210	185	400	8-M16	240
PZ73Y-16P	150	70	280	240	210	475	8-M20	280
PZ73X-16P	200	70	335	295	265	540	12-M20	320
PZ73F-16P	250	70	405	355	320	630	12-M22	350
PZ73W-16R	300	80	460	410	375	780	12-M22	400
PZ73Y-16R	350	90	520	470	435	885	16-M22	400
PZ73X-16R	400	100	580	525	485	990	16-M27	450
PZ73F-16R	450	120	640	585	545	1100	20-M27	500
	500	130	705	650	608	1200	20-M30	550
	600	130	840	770	718	1450	20-M36	600
	700	160	910	840	788	1700	24-M36	600
	800	160	1020	950	898	2000	24-M36	700
	900	160	1120	1050	998	2300	28-M36	700
	1000	160	1255	1170	1110	2500	28-M42	700
	1200	200	1485	1390	1325	2800	32-M48	800
