ZQDF系列蒸汽电磁阀
用途
ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管 路中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴 室、食堂、空调等人们日常生活设施中。

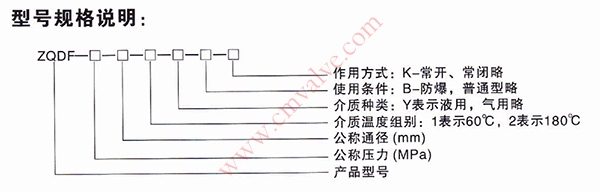

型号规格说明
技术参数
| 型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
| 参数 |
| 公称压力 (MPa) |
1.6 |
| 工作压差 (MPa) |
DN15-50 |
0-1.6 |
| DN65-100 |
0.05-1.6 |
| 介质种类 |
煤气、空气等 |
饱和、蒸汽 |
过热蒸汽或 高温气体 |
水油、液体 |
热水 |
高温水、油 |
| 介质温度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
| 电源电压 |
DC24V,AC220V其余规格可作特殊订货 |
| 使用寿命 |
按 JB/T7352-94规定 |
| 泄漏量 |
按JB/T7352-94 • F规定 |
| (ml/min) |
| 功耗(VA) |
AC≤70VA，DC≤50W |
ZQDF系列蒸汽电磁阀外形图
内螺纹连接外形图
 |
法兰连接外形图 |
安装尺寸
| DN |
内螺纹连接 |
法兰连接 |
| 外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
| H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
| 15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
| 20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
| 25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
| 32 |
182 |
120 |
l 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
| 40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
| 50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
| 65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
| 80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
| 100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
